Система инспекционной камеры для трубопроводов с обзором на 360 градусов для канализационных/дренажных труб

Описание продукта:

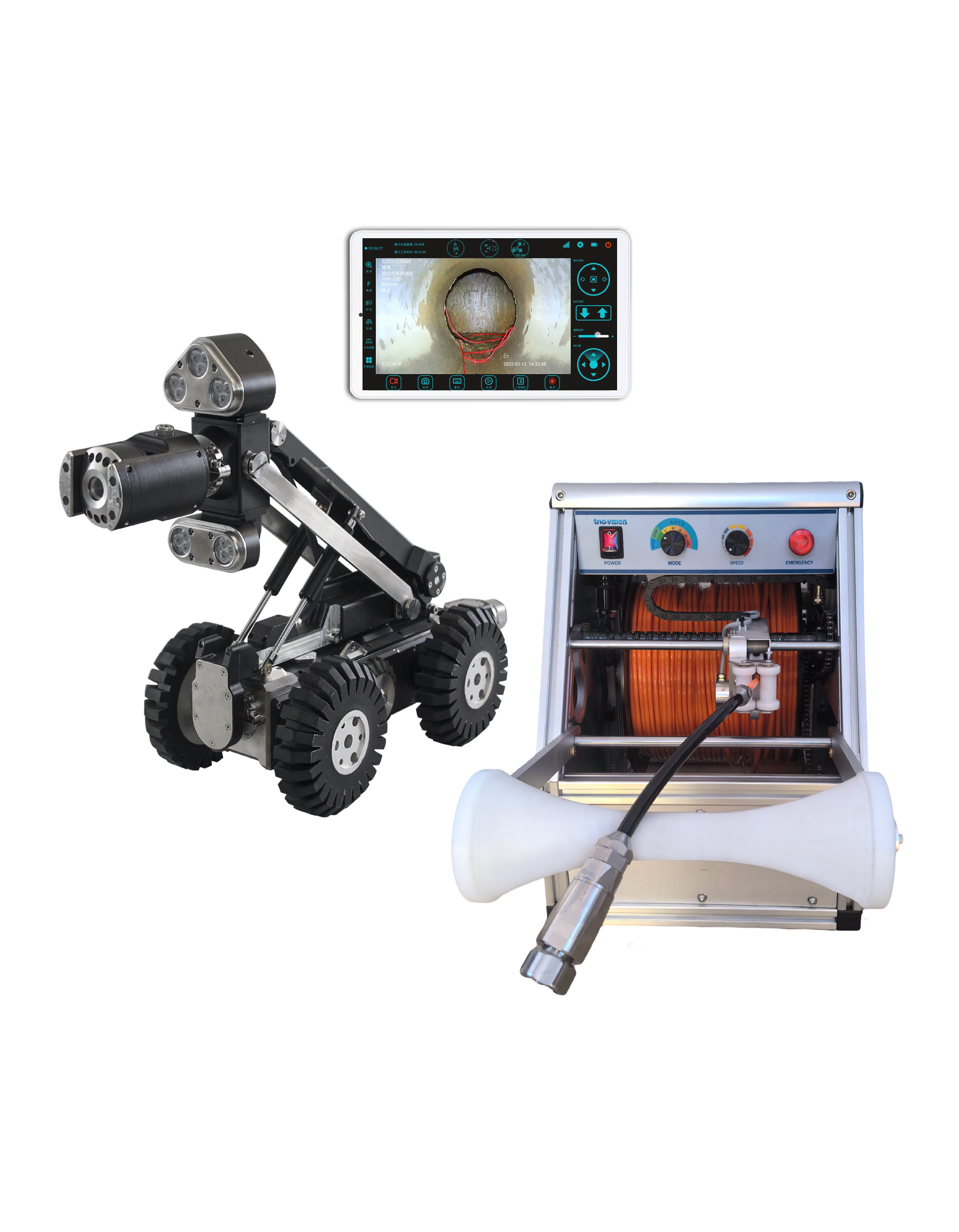

Система инспекции трубопроводов с вращением на 360 градусов для канализации/дренажа Инспекционный гусеничный аппарат для труб — это недавно разработанная гусеничная система, специально для рынков США, Великобритании и Европы. Она может инспектировать трубы диаметром от 125 до 2000 мм, используя только один гусеничный аппарат для инспекции большинства труб, что снижает затраты. Она состоит из гусеничного аппарата, камеры с панорамным наклоном, автоматической кабельной катушки и блоков управления. Гусеничный аппарат может соответствовать различным типам камер (например, камере с панорамным наклоном, осевой камере, камере «рыбий глаз») в соответствии с различными требованиями.

Система представляет собой продукт, разработанный на основе промышленной системы Windows. Во время тестирования приобретаются дефектные изображения; впоследствии можно сразу же получить отчет о тестировании. Кроме того, во время тестирования можно своевременно получить кривую градиента трубопровода, чтобы определить состояние отложений внутри трубопровода. Используется объектив «рыбий глаз», интегрирующий «программное обеспечение для анализа видео панорамного тестирования трубопроводов PipePano», чтобы создать панорамное изображение внутренней стенки трубопровода, более точно и количественно анализировать и определять (измерение диаметра трубы, ширины трещин и т. д.).

Особенности:

1. Портативный блок управления
2. Камера высокого разрешения, 1920*1080P
3. Операционная система Windows
4. Беспроводное управление
5. Взаимозаменяемые детали
6. Лазерное сканирование
7. Приложение для дистанционного управления.

Конфигурация системы

Технические параметры:

Блок управления MK4   1. Блок управления в стиле планшета, 8,4-дюймовый сенсорный светодиодный дисплей, читаемый при солнечном свете, разрешение 1024*768, 4,1 кг 2. Система Win10, SSD 128 ГБ, запись видео на месте, можно сохранить более 100 часов видео. 3. Положение камеры, положение лифта в графиках 4. Отчет о наклоне на месте. 5. Состояние системы, рабочий параметр можно запросить.   Камера с панорамным наклоном CAM-90   1. Вращение: 360 градусов по горизонтали, 270 градусов по вертикали 2. 120-кратное увеличение, оптическое 10:1, цифровое 12:1 3. Автофокус, разрешена ручная настройка 4. Цифровое высокое разрешение, 1920*1080P 5. Объектив камеры не запотевает 6. Лазерное сканирование диаметра и деформации трубы 7. Лазерный измеритель для измерения размера дефекта 8. Свет камеры можно регулировать для адаптации к различным трубам. Гусеничный аппарат Cralwer TVS-15 1. Водонепроницаемость до IP68 2. Рабочая температура: -10ºC~50ºC 3. Подходящий диаметр трубы: 125 мм~2000 мм 4. Привод: два двигателя постоянного тока, шесть колес 5. Местоположение зонда: 33 кГц 6. Наклон: диапазон измерения ±45 градусов 7. Подъем: макс. степень подъема около 50° в зависимости от состояния трубы 8. Камера заднего вида высокого разрешения и свет: проверка гусеничного аппарата назад и извлечение кабеля   Автоматическая кабельная катушка DLPA200HD   1. ЖК-дисплей 2. Три вида рабочего режима: автоматический, ручной и только автоматическое извлечение. 3. Стандартная длина кабеля: 200 м 4. Встроенный модуль Wi-Fi, беспроводная передача 5. Счетчик кабеля и автоматическое наслоение 6. Аварийная остановка   Опора для колес устанавливается на гусеничный аппарат для осмотра труб диаметром более 1000 мм, оснащен колесами 8" или 10".
