CIPP высокая интенсивность светодиодная УФ-очистительная система без реабилитации труб надежная и постоянная

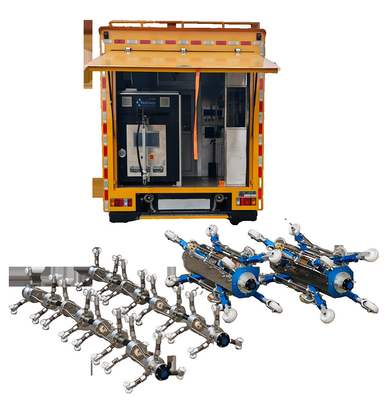

Ультрафиолетовая система отверждения CIPP использует высоконадёжную систему управления SPS для управления всеми операциями.Диагностические функции могут быть расширеныЭлектрический кабельный барабан оснащен стандартным 200 м высокотемпературным устойчивым УФ-кабелем для отверждения, который может быть продлен до 300 м.Электрический источник света может удовлетворить DN150-2000mm трубы без рытье реабилитацииВся система имеет компактную конструкцию и подходит для установки на все виды грузовиков.

Конфигурация системы

1.Ультрафиолетовые лампы и подставки

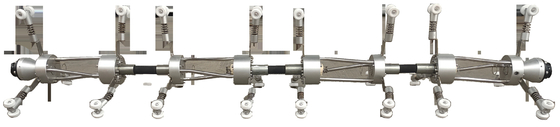

1.1Малый источник света

Малый источник света ((150-800 мм)

1.1.1Для диаметра трубы: DN150-800.

1.1.2Световая цепь, состоящая из 2 блоков, каждый с 4 УФ высокопроизводительными лампами, в общей сложности 8 ламп, уровни мощности: 400/500/650W, общая мощность 5200W.

1.1.3. 1 датчик для измерения температуры воздуха; 4 датчика для внутренней поверхности обшивки ((IR-датчик);

1.1.4Каждая легкая цепь может быть заменена и установлена в случайном порядке, без необходимости последовательности установки.

1.1.5Передняя теплоустойчивая камера, оснащенная мощным светодиодным освещением.

1.1.6Установка и регулировка легких цепных колес и ног просты и удобны, чтобы удовлетворить требование быстрого замены для различных диаметров труб и различных форм труб в поле.

1.1.7. Предварительно установить интервалы зажигания УФ лампы, система будет контролировать зажигание лампы и пламя-out автоматически в соответствии с предварительно установленным временем.Вы также можете выбрать ручное управление для обработки сложной ситуации на поле.

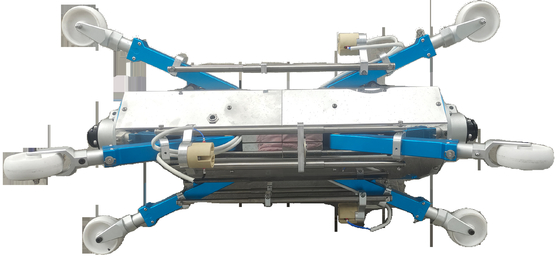

1.2 Большой источник света

1.2.1Для диаметра трубы: DN600-1600.

1.2.2. Световая цепь, состоящая из 2 блоков с 4 УФ лампами высокой мощности, всего 8 ламп, уровни мощности:1000/1200/1500W, общая мощность 12000W.

1.2.3. 1 датчик для измерения температуры воздуха; 3 датчика для внутренней поверхности обшивки ((IR-датчик);

1.2.4. Легкий цепной колесный набор и ноги приводятся двигателем, могут растягиваться и оттягиваться в трубах автоматически, чтобы быстро завершить работу в больших трубах.

1.2.5Передняя теплоустойчивая камера, оснащенная мощным светодиодным освещением.

1.2.6Установка и регулировка легких цепных колес и ног просты и удобны, чтобы удовлетворить требование быстрого замены для различных диаметров труб и различных форм труб в поле.

2 Кабель и кабельная катушка

2.1.Кабель: стандартная длина 120 м, теплостойкий, устойчивый к УФ, для управления отверждением, передачи видеосигнала, управления источником света.

2.2.Кабельная катушка: прозрачная конструкция для наружной стойки, уменьшенный вес, удобный для ремонта, с внутренней системой освещения.

2.3. Камера заднего глаза: для осмотра материала облицовки.

3 Управляющий блок:

3.1. ПЛК-управляемое переключатель для работы кабельного барабана и ультрафиолетовой цепи. Работа с инновационным сенсорным экраном Siemens. Стандартный кабель 150 м.

3.2. операционная система Windows. Вся информация о отвержении и видео видны. отображает и записывает следующие данные: скорость, давление, температура поверхности линейки, состояние и длина световой цепи,данные могут быть экспортированы.

3.3Компьютер с программным обеспечением и тремя мониторами, в том числе:

1 x 15 ‰ TFT-монитор для работы и управления всей системой;

1 x 17 ̊ TFT-монитор для передачи изображения камеры;

1 x 22 ‰ TFT монитор для программного обеспечения и работы всей системы.

4 Вдыхатель

4.1Высокопроизводительный вентилятор, мощность: 1400 м3/ч, номинальная мощность: 18,5 кВт, 50 Гц, максимальное давление 0,7 бар.

4.2Глубокоразвитая система управления, управляемая с помощью сенсорного экрана кабины управления.

4.3- Подключается к кабельному барабану.

4.4Программное обеспечение: система Windows, визуализация и калибровка давления, управление расширением линера.

4.5Встроенный фильтр и рельефный клапан, без масла, воздушное охлаждение.

5 Конечные крышки

Для диаметров труб: DN300-500,DN500-650,DN800-1000
