| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Trio-Vision |
| Номер модели: | TVS-2000 |
| Количество мин заказа: | 1 |
| Упаковывая детали: | КОРОБКА |
| Время доставки: | 4-8 недель |
| Условия оплаты: | T/T |
| Поставка способности: | 20units в месяц |
| Имя: | Система камеры осмотра трубы | Дисплей: | 8,4" экран дисплея LCD |
|---|---|---|---|
| Разрешение: | 1024*768 HD | Головка камеры: | лоток & наклон |
| Тросовый ролик: | автоматический барабанчик | Диаметр трубы: | 250-2000mm |
| Высокий свет: | Система камеры осмотра трубы HD,Система камеры осмотра трубы 1024*768,8 |
||
Система 8,4" камеры осмотра трубы 1024*768 HD экран дисплея LCD
Введение системы камеры осмотра трубы
Система камеры осмотра трубы compoposed crawler, камеры, тросового ролика и блоков управления. Crawler может соответствовать разным видам камер (т.е. лоток & камера наклона, осевая камера, камера рыб-глаза) согласно diffrerent требованиям, ему соответствующий для труб диаметра 250-2000mm.
Системная конфигурация камеры осмотра трубы
| Стандартная конфигурация | Опционные части |
| Crawler TVS800 | Осевая камера JT60 |
| Лоток JT90 & камера наклона | Камера рыб-глаза JT360 |
| Автоматический тросовый ролик | Ручной тросовый ролик |
| Блок управления MK3 | Портативная передвижная сила PA500 |
| Крюк люка -лаза, мешок с инструментами и другие аксессуары |
Блок управления MK3
1, блок управления стиля пусковой площадки, 8,4' касалось СИД, читаемому в блеске Солнца, 1024*768 разрешении, 4.1kg
2, Win7 систему, 128GB SSD, рекордное видео в месте, видео часов 100+ можно сохранить.
3, положение камеры, положение лифта в диаграммах
4, отчет о наклонения в месте.
5, статус системы, параметр работы могут быть запросом.
Камера JT2000 Pan&Tilt
1 360 градусов, ограничиваемого никакого вращает
2, топление объектива могут предотвратить туман
3, свет камеры можно отрегулировать
4, максимальный подъем 50% яркости, более соответствующий для небольшого диаметра
5, опционный лазер, калибрируют размер дефекта

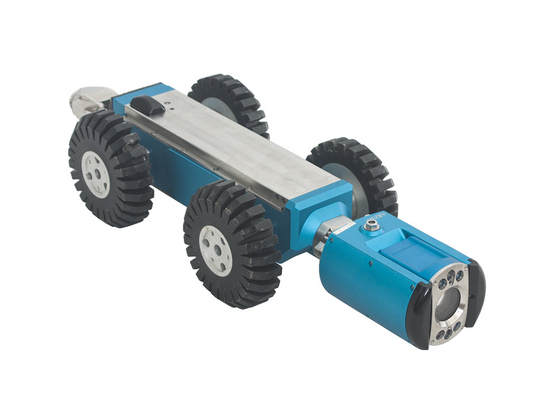

Cralwer TVS-800
Сделайте водостойким к IP68
Работая температура: -10ºC~50ºC
Соответствующий диаметр трубы: 250mm~2000mm
Привод: мотор DC 2
Лифт: электрический лифт
Наклонение: степень объема ±45 mesurement, pecision 0,1 градуса
Скорость: изменяемая скорость, максимальное 32m/min
Направление: вперед, отсталый, левый, правый
Индикация давления: зеленый свет (1.2-1.5 бар, нормальное давление), свет красного света анормалный.
Взбираться: максимальная степень подъема о 50° согласно diffrerent состоянию трубы
Камера задней видимости: интегрируйте камеру и свет, проверяет crawler назад и кабель retreiving
Автоматический тросовый ролик DLPA300
1,6 ядров привязывают, сокращение веса 50%, значительно уменьшенные цена и интенсивность отказов
2, стандартная длина: 200m, максимальные 300m
3, автоматический тросовый ролик
камера JT360 Рыб-глаза
1. видимость степени View360 внутри трубы.
2. 92 PCS выделяют лампы СИД, достигаемости освещения к 200lm
3. разрешение: 3000k пиксел, высококачественное изображение.
4. водоустойчивый: IP68, выполнимые 10 метров под водой.
5. Видео и изображения записанные камерой полно-взгляда MK3 могут распространить изображение полного диапасона внутри трубы программным обеспечением PanoProfile 3D, и производят 2D изображение профиля, для того чтобы осуществить точное измерение дефектов трубы, установить 3D для того чтобы отлить в форму, и создать отчет о проверке.
ПРИЛОЖЕНИЕ дистанционного управления.
Установите наше ПРИЛОЖЕНИЕ дистанционного управления MK3. на ваших мобильном телефоне или пусковой площадке развитых системой андроида, вы можете блок управления дистанционного управления MK3.
