Имя: | Камера осмотра трубы | Барабанчик: | Моторизованный и автоматический |
---|---|---|---|
Контроль: | компьютер или особенный регулятор | Дисплей: | 8,4 дюйма |
Длина кабеля: | 300m | Применение: | Стеките осмотр |
Высокий свет: | Водоустойчивая система камеры осмотра трубы,Система камеры осмотра трубы 8,4 дюймов |
Система камеры осмотра трубы 8,4 дюймов водоустойчивая для осмотра стока
Система камеры осмотра трубы камер-наклонила зонд с монитором LCD 8,4 дюймов для осматривать труднодоступных зону осмотра.
Во время осмотра, изображения дефекта приобретены; по испытаниям отчет можно получить немедленно. К тому же, кривую градиента трубопровода можно получить во времени во время осмотра определить условие седимента внутри трубопровода. объектив Рыб-глаза программное обеспечение анализа панорамы трубопровода PipePano использован, интегрировать «испытывая видео-», для генерации изображения панорамы внутренней стены трубопровода, для того чтобы проанализировать и определить точно и количественно (измерение на диаметре трубы, ширине отказа и так далее).
Особенности камеры осмотра трубы:
1. ° 360 вращает камеры
2. Автоматический тросовый ролик
3. Анти--fogged объектив фотоаппарата
4. Система деятельности Windows
5. Brightless регулируемое
6. Внутренность программного обеспечения Wincan
Конфигурация камеры осмотра трубы
Стандартная конфигурация | Опционные части |
Crawler TVS800 | Осевая камера JT60 |
Лоток JT-2000 & камера наклона | Камера рыб-глаза JT360 |
Автоматический тросовый ролик | Ручной тросовый ролик |
Регулятор MK3 | Портативная передвижная сила PA500 |
Технический параметр
Блок управления MK3
1, блок управления стиля пусковой площадки, 8,4' касалось СИД, читаемому в блеске Солнца, 1024*768 разрешении, 4.1kg
2, Win7 систему, 128GB SSD, рекордное видео в месте, видео часов 100+ можно сохранить.
3, положение камеры, положение лифта в диаграммах
4, отчет о наклонения в месте.
5, статус системы, параметр работы могут быть запросом.
Камера JT2000 Pan&Tilt
1 360 градусов, ограничиваемого никакого вращает
2, топление объектива могут предотвратить туман
3, свет камеры можно отрегулировать
4, максимальный подъем 50% яркости, более соответствующий для небольшого диаметра
5, опционный лазер, калибрируют размер дефекта

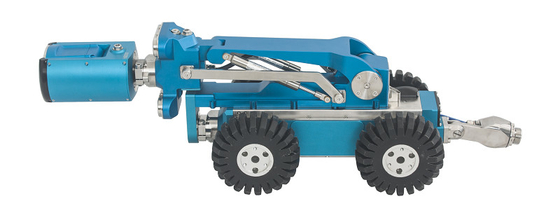

Cralwer TVS-800
Сделайте водостойким к IP68
Работая температура: -10ºC~50ºC
Соответствующий диаметр трубы: 250mm~2000mm
Привод: мотор DC 2
Лифт: электрический лифт
Наклонение: степень объема ±45 mesurement, pecision 0,1 градуса
Скорость: изменяемая скорость, максимальное 32m/min
Направление: вперед, отсталый, левый, правый
Индикация давления: зеленый свет (1.2-1.5 бар, нормальное давление), свет красного света анормалный.
Взбираться: максимальная степень подъема о 50° согласно diffrerent состоянию трубы
Камера задней видимости: интегрируйте камеру и свет, проверяет crawler назад и кабель retreiving
Автоматический тросовый ролик DLPA300
1,6 ядров привязывают, сокращение веса 50%, значительно уменьшенные цена и интенсивность отказов
2, стандартная длина: 200m, максимальные 300m
3, автоматический тросовый ролик
камера JT360 Рыб-глаза
1. видимость степени View360 внутри трубы.
2. 92 PCS выделяют лампы СИД, достигаемости освещения к 200lm
3. разрешение: 3000k пиксел, высококачественное изображение.
4. водоустойчивый: IP68, выполнимые 10 метров под водой.
5. Видео и изображения записанные камерой полно-взгляда MK3 могут распространить изображение полного диапасона внутри трубы программным обеспечением PanoProfile 3D, и производят 2D изображение профиля, для того чтобы осуществить точное измерение дефектов трубы, установить 3D для того чтобы отлить в форму, и создать отчет о проверке.
