имя: | осмотр трубы звуколокации | Функция: | Водонепроницаемый |
---|---|---|---|
Акустическая частота: | 2MHz | Ширина волны: | 1.1° (луч волны конуса) |
Боковое разрешение: | 0.5мм (радиус 125мм трубы) | Получать ширину волны: | 500kHz |
Высокий свет: | цифровая камера осмотра,камера осмотра канализационных трубов |
Водоустойчивый осмотр трубы звуколокации развертка 360 градусов непрерывная одновременная
Система контроля трубопровода звуколокации ТВС-6000 обнаруживает и заостряет внимание цели под водой посредством принципа отражения волны. Она, поэтому, может выполнить осмотр трубопровода заполненный с жидкостью для того чтобы определить информацию отказа и твердых частиц в трубе; и самый предварительный прибор для осмотра и оценки трубопровода.
Труба ИнспектионФеатурес звуколокации:
Завершите развертку 360 градусов непрерывную одновременную в пределах 1с
Дружелюбный программный интерфейс, который нужно привестись в действие охотно
Данные и изображения сохраненные в трудном диске
Встроенные датчики угла крена и тангажа
Встроенный интерфейс счетчика кабеля
Проверите профиль трубы автоматически
Параметр осмотра трубы звуколокации технический
Акустический параметр | Акустическая частота |
2МХз |
Ширина волны |
1.1° (луч волны конуса) | |
Боковое разрешение |
0.5мм (радиус 125мм трубы) |
|
Максимальный радиус осмотра | 12м | |
Передайте ширину ИМПа ульс | 4~20ус | |
Получать ширину волны |
500КХз |

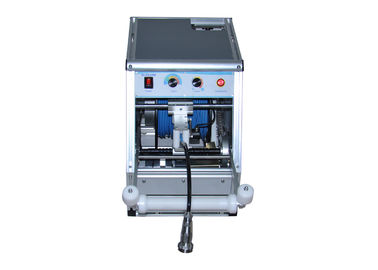

Ручной тросовый ролик:
Счетчик: кодер высокой точности (±0.1м), вычисление длины кабеля.
Наслаивать: ручной наслаивать
Водоустойчивый: ИП63
Программное обеспечение анализа звуколокации трубы СонарПроф профессиональное
Поперечное сечение трубы поддержки в представлении в реальном времени и полностью профиль 360 градусов екстендабле (ИМГ. 1)
Автоматически произведите моделирование трубы 3-Д и осмотрите внутренность твердых частиц и дефекта ясно (ИМГ. 2)
Поддержите вычисление тома твердых частиц & данные по анализа, который нужно проложить курс легко (ИМГ. 3)
Автоматическая отчетность для подготовки отчете о высокой эффективности (ИМГ. 4)
