Ряд осмотра: | 100-6000мм | доказательство воды: | IP63 |
---|---|---|---|
Частота: | 512Hz | ||
Высокий свет: | осмотр трубы звуколокации,осмотр трубопровода кктв |

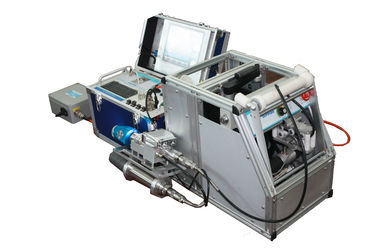

Водоотводная труба сточной трубы системы контроля трубы ККТВ и звуколокации с осмотром воды
Вообще ККТВ совмещенный с звуколокацией использован для внутренних осмотра или оценки условия куда глубина подачи нечистот меняет от 25% к 75% общего диаметра сточной трубы для сточных труб большего тан500мм в диаметре. Сточная труба под водой может быть просмотрена звуколокацией пока надводный может быть проверена системой камеры для генерации видео- отчета о проверке. Использованный прибор, 2 системам контроля, делает новую эру на пути осмотра трубопровода.
Особенности:
Осмотр ККТВ & звуколокации совместно
Осмотр надводный, осмотр ККТВ соанр под водой
Показ изображения ККТВ и звуколокации на таком же экране
Данные и изображения сохраненные в трудном диске
Встроенные датчики угла крена и тангажа
Встроенный интерфейс счетчика кабеля
Проверите профиль трубы автоматически
Параметр зонда звуколокации технический
Акустический параметр | Акустическая частота |
2МХз |
Ширина волны |
1.1° (луч волны конуса) | |
Боковое разрешение |
0.5мм (радиус 125мм трубы) |
|
Максимальный радиус осмотра | 12м | |
Передайте ширину ИМПа ульс | 4~20ус | |
Получать ширину волны |
500КХз |
Камера ДЖТ2000 Пан&Тилт
1, 360 градусов, не ограниченных вращает
2, топление объектива могут предотвратить туман
3, свет камеры можно отрегулировать
4, максимальный подъем 50% яркости, более соответствующий для небольшого диаметра
5, опционный лазер, калибрируют размер дефекта
Контроль ЗК200 |Блок
Форточка контроля: контроль скорости кравлер, направления, камеры фокусируя, вращения, интенсивности света, камеры вверх и вниз, муфта, распределительный ящик может быть принял вне отдельно и делает деятельность проводом ДБ9.
Сила: АК 220В
Выход: Режим ПАЛ
Водоустойчивый: ИП63
Управление камеры: ключевой разбивочный контроль
Вывод данных: расстояние, дисплей в реальном маштабе времени времени, давление, наклонение, дисплей анимации высоты лифта.
Разрешение: 800*640
Разрешение: 1024*768
Вес: 20кг
Ручной тросовый ролик:
Счетчик: кодер высокой точности (±0.1м), вычисление длины кабеля.
Наслаивать: ручной наслаивать
Водоустойчивый: ИП63
Программное обеспечение анализа звуколокации трубы СонарПроф профессиональное
Поперечное сечение трубы поддержки в представлении в реальном времени и полностью профиль 360 градусов екстендабле (ИМГ. 1)
Автоматически произведите моделирование трубы 3-Д и осмотрите внутренность твердых частиц и дефекта ясно (ИМГ. 2)
Поддержите вычисление тома твердых частиц & данные по анализа, который нужно проложить курс легко (ИМГ. 3)
Автоматическая отчетность для подготовки отчете о высокой эффективности (ИМГ. 4)
