Сертификация: | CE,FCC, ISO9001 | Диаметр трубы: | 150-600mm |
---|---|---|---|
Операционная система: | Виндовс, Винкан внутрь | Руководитель камеры: | Лоток & наклон |
рапорт: | наклонение, наклон | Тросовый ролик: | автоматический, 300м |
Высокий свет: | камеры осмотра трубы cctv,робот осмотра трубопровода |

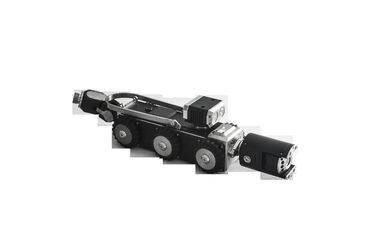

Малое оборудование для инспекции труб для видеонаблюдения и реабилитации трубопроводов Это новая гусеничная система, специально разработанная для рынка США, Великобритании и Европы. Он может осматривать трубы диаметром от 125 до 2000 мм, использовать только один гусеничный ход, чтобы осмотреть большинство труб, снизить стоимость. Состоит из гусеничной камеры, камеры панорамирования и наклона, автоматического барабанного троса и блоков управления. Гусеничный ход может соответствовать различным типам камер (т. Е. Камера наклона и поворота, осевая камера, камера «рыбий глаз») в соответствии с различными требованиями.
Система представляет собой продукт, разработанный на основе промышленной системы Windows . Во время тестирования приобретаются дефектные изображения; После этого отчет о тестировании может быть получен немедленно. Кроме того, во время испытаний может быть получена кривая градиента трубопровода для определения состояния отложений внутри трубопровода. Используется объектив типа «рыбий глаз», в который интегрировано «программное обеспечение для видеоанализа для испытаний панорамы трубопровода», чтобы генерировать панорамное изображение внутренней стенки трубопровода, анализировать и определять более точно и количественно (измерение диаметра трубы, ширины трещины и т. Д.). ).
Функции:
1. Мощный гусеничный ход
2. 360 градусов вращения камеры
3. Операционная система Windows
4. Камера высокого разрешения, 1920 * 1080P
5. Сменные части
6. Лазерное сканирование
7. Передача Wi-Fi
Конфигурация системы
Стандартная конфигурация | Дополнительные части |
TVS15 гусеничный | Камера CAM-70 |
CAM-90 камера панорамирования и наклона | Камера рыбий глаз JT360 |
Автоматический кабельный барабан | Ручной кабельный барабан |
Блок управления МК4 | Опора колеса |
Крюк канализационный, ящик для инструмента и другие аксессуары | 10 "колесо |
Технический параметр
Блок управления МК4 | 1. Блок управления Pad Pad, 8,4-дюймовый сенсорный светодиод, с возможностью считывания на солнце, разрешение 1024 * 768, 4,1 кг 2. Система Win10, 128 ГБ SSD, запись видео на сайте, более 100 часов видео можно сохранить. 3. Положение камеры, положение лифта на графиках 4. Отчет о склонности на сайте. 5. Состояние системы, рабочий параметр может быть запросом. |
Камера Pan & Tilt CAM-90 | 1. Вращение: 360 градусов по горизонтали, 270 градусов по вертикали 2. 120-кратное увеличение, 10: 1 оптическое, 12: 1 цифровое 3. Автофокус, ручная регулировка допускается 4. Цифровая четкость, 1920 * 1080P 5. Объектив камеры противотуманный 6. Лазерное сканирование диаметра трубы и искажения 7. Лазерный датчик для измерения размера дефекта 8. Свет камеры можно отрегулировать для адаптации различных труб. |
Cralwer TVS-15 | 1. Водонепроницаемый до IP68 2. Рабочая температура: -10ºC ~ 50ºC 3. Подходящий диаметр трубы: 125 мм ~ 2000 мм 4. Привод: два двигателя постоянного тока, шесть колес 5. Зонд местоположение: 33 кГц 6. Наклон: область измерения ± 45 градусов 7. Восхождение: макс. степень подъема около 50 ° в зависимости от состояния трубы 8. Камера заднего вида с высоким разрешением и свет: осмотрите гусеничный ход назад и извлеките кабель |
Автоматический кабельный барабан DLPA200HD | 1. ЖК-дисплей 2. Три вида рабочего режима: автоматический, ручной и только автоматический поиск. 3. Стандартная длина кабеля: 200 м 4. Встроенный модуль Wi-Fi, беспроводная передача 5. Кабельный счетчик и автоматическая укладка 6. Аварийная остановка |
Камера "рыбий глаз" JT360 | 1. Просмотр 360 градусов в трубе. 2. 92 шт. Светодиодные лампы с подсветкой, освещенность до 200 лм 3. Разрешение: 3000k пикселей, высокое качество изображения. 4. Водонепроницаемый: IP68, работающий 10 метров под водой. 5. Видеоролики и изображения, записанные полноразмерной камерой MK3, могут распространять полноразмерное изображение внутри трубы с помощью программного обеспечения PanoProfile 3D и генерировать 2D-изображение профиля для точного измерения дефектов трубы, установки 3D-формы и проверки. отчет. |
Опора колеса | монтируется на гусеничном ходу с диаметром трубы свыше 1000 мм, оснащенным колесами 8 "или 10". |
Приложение дистанционного управления.
Программное обеспечение может быть установлено в ноутбук или планшет, управляет беспроводной гусеничной лентой.
