Диаметр трубы: | 150-600mm | Операционная система: | Виндовс, Винкан внутрь |
---|---|---|---|
Руководитель камеры: | Лоток & наклон | рапорт: | наклонение, наклон |
Тросовый ролик: | автоматический, 300м | Сертификация: | CE,FCC, ISO9001 |
Высокий свет: | камеры осмотра трубы cctv,робот осмотра трубопровода |
камера осмотра ККТВ головки камеры 700ТВЛ робототехническая в системе контроля обслуживания танка и трубопровода заново конструированная система кравлер, специально для рынка США, Великобритании и европейца. Она может проверить диаметр трубы от 125-2000мм, использует только один кравлер для того чтобы проверить большую часть из труб те, уменьшает цену. Она компопосед кравлер, камеры пан&тилт, автоматического тросового ролика и блоков управления. Кравлер может соответствовать разным видам камер (т.е. лоток & камера наклона, осевая камера, камера рыб-глаза) согласно диффрерент требованиям.
Система продукт конструированный на основании промышленной системы Виндовс. Во время испытания, изображения дефекта приобретены; потом, отчет по испытаниям можно получить немедленно. К тому же, кривую градиента трубопровода можно получить во времени во время испытания определить условие седимента внутри трубопровода. объектив Рыб-глаза программное обеспечение анализа испытания панорамы трубопровода ПипеПано использован, интегрировать «видео-», для генерации изображения панорамы внутренней стены трубопровода, для того чтобы проанализировать и определить точно и количественно (измерение на диаметре трубы, великолепной ширине и так далее).
Особенности:
1. сильный привод кравлер
2. вращение 360 градусов камеры
3. система деятельности Виндовс
4. высокое определение Камаэра, 1920*1080П
5. заменимые части
6. сканирование лазера
7. траньмиссион Вифи
Системная конфигурация
Стандартная конфигурация | Опционные части |
Кравлер ТВС15 | Камера КАМ-70 |
Лоток КАМ-90 & камера наклона | Камера рыб-глаза ДЖТ360 |
Автоматический тросовый ролик | Ручной тросовый ролик |
Блок управления МК4 | Поддержка колеса |
Крюк люка -лаза, резцовая коробка и другие аксессуары | 10" колесо |
Технический параметр
Блок управления МК4 |
1. Блок управления стиля пусковой площадки, 8,4' касанное СИД, читаемое в блеске Солнца, 1024*768 разрешении, 4.1кг 2. Вин10 систему, 128ГБ ССД, рекордное видео в месте, часы 100+ видео- можно сохранить. 3. положение камеры, положение лифта в диаграммах 4. отчет о наклонения в месте. 5. статус системы, параметр работы может быть запросом. |

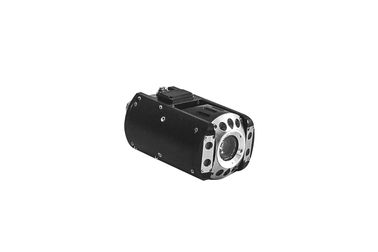

Камера КАМ-90 Пан&Тилт |
1. Вращение: 360 градусов горизонтальных, вертикаль 270 градусов 2. 120кс сигналя, 10:1 оптически, 12:1 цифровое 3. фокус автомобиля, ручная регулировка позволен 4. определение хидх цифров, 1920*1080П 5. анти--фогед объектив фотоаппарата 6. лазер просматривая диаметр и искажение трубы 7. датчик лазера для того чтобы измерить размер дефекта 8. камеру светлую можно отрегулировать для того чтобы приспособить различные трубы. |

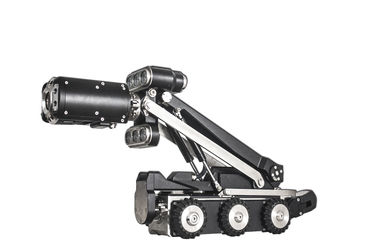

Кралвер ТВС-15 |
1. Сделайте водостойким к ИП68 2. работая температура: -10ºК~50ºК 3. соответствующий диаметр трубы: 125мм~2000мм 4. привод: 2 мотора ДК, 6 колес 5. положение Сонде: 33кХз 6. наклонение: степень объема ±45 месуремент 7. взбираться: максимальная степень подъема о 50° согласно диффрерент состоянию трубы 8. высокая камера и свет задней видимости определения: проверите кравлер назад и привяжите ретрайвинг |
Автоматический тросовый ролик ДЛПА200ХД |
1. Индикаторная панель ЛКД 2. 3 вида работая режима: автомобиль, ручной и автомобиль восстанавливая только. 3. длина кабеля стандарта: 200м 4. модуль вифи разъема, беспроводное траньмиссион 5. метр кабеля встречный и автоматический наслаивать 6. аварийная остановка |
камера ДЖТ360 Рыб-глаза |
1. Видимость степени Виев360 внутри трубы. 2. 92 лампы СИД хигх-лигхт ПКС, достигаемости освещения к 200льм 3. разрешение: 3000к пиксел, высококачественное изображение. 4. водоустойчивый: ИП68, выполнимые 10 метров подводных. 5. Видео и изображения записанные камерой полно-взгляда МК3 могут распространить изображение полного диапасона внутри трубы программным обеспечением ПаноПрофиле 3Д, и производят 2Д изображение профиля, для того чтобы осуществить точное измерение дефектов трубы, устанавливают прессформу 3Д, и создают отчет о проверке. |
Поддержка колеса | ассембед на кравлер к дямтер трубы иньпсект над 1000мм, оборудованный с 8" колеса или 10" колеса. |
ПРИЛОЖЕНИЕ дистанционного управления.
Программное обеспечение можно установить в ноутбук или планшет, контролирует радиотелеграф кравлер.
